desiBell

M.Guntur

Selasa, 08 Desember 2015

desiBell adalah unit yang menghitung perbandingan logaritma berbasis sepuluh antara

daya Keluar (output) dengan daya masuk (input) yang dikalikan dengan 10.
Rumus umum adalah ;

GAIN / LOSS= 10 x log₍₁₀₎ (P output / Pinput ). desiBell. .............. (1)

Pada teknik telekomunikasi aplikasi unit desibell digunakan untuk perhitungan ;

1. Penguatan daya ( Gain).

2. Redamanan daya (Loss)

3. Daya (Power).

Alasan penggunaan unit desiBell pada perhitungan tekinik telekomunikasi karena
sangat sederhana sehingga mudah menggunakannya, karena hanya dikenal dua
operasi hitungan yaitu tambah (+) dan kurang (-).

1. Penguatan daya (GAIN).

Penguatan daya merupakan salah satu hasil dari operasi amplfier, dalam istilah
telekomunikasi dikenal dengan istilah GAIN. Misal input dari amplifier
adalah 1 watt, setelah diproses oleh amplifier outputnya menjadi 1 Kwatt,
maka Gain dari amplifier adalah 1.000 x.

Bila dinyatakan dalam desi Bell adalah sebagai berikut ;

GAIN / LOSS= 10 x log₍₁₀₎ (P output / Pinput ). desiBell. .......... (1)

Gain = 10 x log₍₁₀₎ ( 1.000 watt / 1 watt ) dB

Gain = 10 x log 1.000 dB

Gain = 10 x 3 dB

Gain = 30 dB

Gain atau penguatan dalam satuan desibell mempunyai nilai bilangan positif
yang merupakan ekivalent dengan perkalian bilangan bulat.

2. Redaman / Rugi rugi atau Loss.

Redaman atau rugi rugi yang dalam istilah telekomunikasi disebut dengan
LOSS adalah merupakan hasil dari suatu hambatan daya yang diakibatkan oleh
media transmisi ( Attenuation Distortion) atau hasil dari operasi Attenuator.

Misal suatu sinyal informasi ditransmisikan dengan daya kirim sebesar 1 watt,
pada penerima daya tersebut diukur menjadi sebesar 1 milliwatt.
Berarti telah terjadi kehilangan daya sebesar 1 watt – 0,001 watt = 0,999 watt,
atau terjadi redaman daya sebesar = 1 / 1.000 x.

Bila dinyatakan dengan desibel adalah sebagai berikut ;

GAIN / LOSS= 10 x log₍₁₀₎ (P output / Pinput ). desiBell. .............. (1)

LOSS = 10 x log ( 0,001 Watt / 1 Watt ) dB

LOSS = 10 x log 10^-3 dB

LOSS = 10 x (- 3) dB

LOSS = - 30 dB

Loss atau redaman dalam satuan desibel mempunyai nilai bilangan negatif
yang merupakan ekivalent dengan pembagian atau perbandingan dengan
pembagi yang lebih besar nilainya.

3. Daya atau Power.

Bila nilai suatu daya listrik yang mempunyai satuan unit watt dikonversi ke
satuan desibel watt (dbW), maka dgunakan referensi daya input = 1, dan daya
output = 1 watt. Misal berapa dBw bila suatu daya 1 watt dilakukan konversi .

1 Watt = 10 log ( 1 Watt / 1) dB

1 Watt = 10 log ( 1/1 ) dBW

1 Watt = 10 log 1 dBW

1 Watt = 10 x 0 dBW

1 Watt = 0 dBW.

Contoh ke 2 Misal berapa dBm bila suatu daya 1 milliwatt dilakukan konversi .

1 milliWatt = 10 log ( 1 milliWatt / 1) dB

1 milliwatt = 10 log ( 1/1 ) dBm

1 milliWatt = 10 log 1 dBm

1 milliWatt = 10 x 0 dBm

1 milliWatt = 0 dBm.

Operasi hitungan dalam desiBell

Operasi hitungan desiBell adalah sebagai berikut ;

dB + dB = dB

dB – dB = dB

dBW(m) + dB = dBW (m)

dBW(m) – dB = dBW (m)

dBW(m) +/- dBW(m) = dB

Contoh soal ; bila suatu Optical Line Terminal Equipment memancarkan
daya sinar laser sebesar 1 mW. Gain pada pre-Optical Amplifier adalah 20 dB.
Berapa miliwatt daya sinar laser yang diteruskan pada kabel Fiber Optik.

Jawaban ;

Step-1

Konversi power output ke dBm

1 mW = 10 log (1 mw / 1) dBm

= 0 dBm

Step-2

Power yang masuk ke kabel fiber optik

= Power OLTE (dBm) + Gain Pre OP-AMP (dB)

= 0 dBm + 20 dB

= 20 dBm

Step–3

Konversi power yang masuk ke kabel fiber optik dengan satuan milliwatt

30 dBm = 10 log ( Power mW /1 )

Power output Pre OP-AMP yang masuk ke Kabel Fiber Optik

= antilog 2 mW

= 100 mW

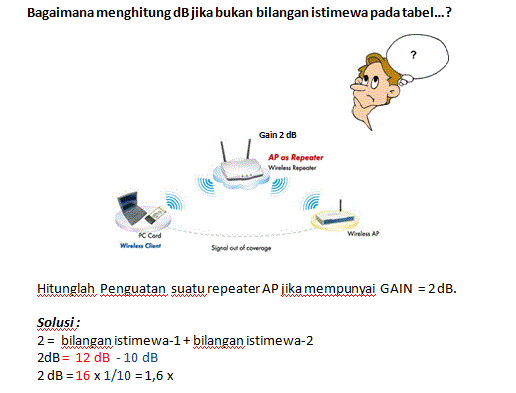

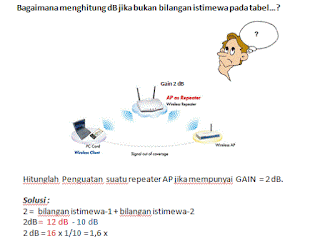

Konversi desibell secara prakti tanpa daftar Logaritma dan Kalkulator

Ada sesuatu nilai yang istimewa dalam perhitungan desibel yaitu ;

Bila 1 x maka adalah 0 dB

2 x maka adalah 3 dB

4 x maka adalah 6 dB

8 x maka adalah 6 dB

Maka dapat disimpulkan setiap dilakukan kelipatan 2 x, maka akan menambah 3 dB

Bila 10 x maka adalah 10 dB

100 x maka adalah 20 dB

1.000 x maka adalah 30 dB

10.000 x maka adalah 40 dB,

Maka dapat disimpulkan setiap kelipatan 10 pangkat n, maka adalah n x 10 dB

Bila ½ x maka adalah – 3 dB

¼ x maka adalah – 6 dB

1/8 x maka adalah – 9 dB

Maka dapat disimpulkan setiap kelipatan ½ x maka akan mengurangi (-)3dB

Dari kesimpulan diatas maka secara mudah dapat dibuat tabel sebagai berikut ;

Tabel tersebut juga berlaku untuk mempermudah konversi dari dBW(m) menjadi
Watt atai milli watt

	dBm	mWatt	No	dBm	mWatt
1 2 3 4 5 6 7 8 9	0 3 6 9 12 15 10 20 30	1 2 4 8 16 32 10 100 1000	1 2 3 4 5 6 7 8 9	0 -3 -6 -9 -12 -15 -10 -20 -30	1 ½ ¼ 1/8 1/16 1/32 1/10 1/100 1/1000

Contoh soal :

Berapa kali power input penguatan suatu amplifier bila diketahui Gain 13 dB ?

Jawab 13 dB adalah 10 dB + 3dB maka

10 dB = 10 x dan 3 dB = 2 x sehingga Gain 13 dB = 10 x 2 = 20 x power input.

Berapa kali power input penguatan suatu amplifier bila diketahui Gain = 7 dB

7 dB = 10 dB – 3 dB,

Maka ; 10 dB = 10x dan -3dB =0,5 sehingga Gain 7 dB adalah = 10 x 0,5 = 5x

Berapa milliwatt bila suatu daya mempunyai nilai 12 dBm, maka pada tabel adalah
16 milliwat

Berapa milliwatt bila suatu daya mempunyai nilai 27 dBm, = 27 dBm =
30 dBm -3 dB. Atau 1.000 mwatt x ½ = 500 mwatt.

PRx = PTx - Loss Cables + Gain Antena1 - Loss lintasan +
Gain Antena2 - Loss cable .
= 2 mW - 3 dB + 10 dB - 22 dB + 10 dB - 4 dB
= 3 dBm -9 dB
= - 6 dBm
= 1/4 mW = 0,25 mWatt

Latihan Soal

Langkah

a. Konversikan output ADSL 1 Watt = ..........mW = ..........a..... dBm

b. Titik A = x dBm - Loss UTP = .........b..... dBm = .................... mW

c. Titik B = b dBm - Loss UTP - Los AP = c dBm = .......... mW

d. EIRP = c dBm + Gain antenna = .......d..... dBm = ..............mW

e. Titik D = d dBm - Path Loss = ................. dBm = ................mW
